Ethernet -kaapelit ovat edelleen nopein ja luotettavin tietokoneverkkojen muoto. Kaapelit ovat halpoja, mutta tarvitset usein erilaisen kaapelin pituuden kuin mitä hyllyltä on saatavana.
"Silvittämällä" Ethernet -kaapelia voit antaa sille mukautetun pituuden, liittää kaksi kaapelia yhteen ja korjaa jopa kaapelin tai tulpan vaurioita kumpaankin päähän.
Sisällysluettelo
Ethernet -kaapelin perusteiden ymmärtäminen
Ensinnäkin, tutustutaan nimikkeistöön. Ethernet -verkkokaapelit (joskus kutsutaan vain ”verkkokaapeleille”) useita lajikkeita. Yleisimmät kotikäyttötyypit Amazonissa tai missä tahansa teknologiakaupassa ovat CAT5, CAT5E, CAT6 ja CAT6A. Ne edustavat kaapelitekniikan erilaisia iteraatioita, jotka parantavat tiedonsiirtonopeutta ja luotettavuutta.
'Cat' -osa tarkoittaa 'luokkaa'. CAT5E on parannettu versio CAT5 -peruskaapelista. Cat 5E ja Cat6 tarjoavat gigabitin nopeuksia, ja CAT6A voi tarjota 10 gigabitin nopeutta lyhyemmillä etäisyyksillä. CAT6A voi tukea 10 Gbps jopa 100 metriä, kun taas CAT6 voi tehdä sen vain 55 metriin. Kaapelityyppi, jonka kanssa työskentelet, määrittelee tiedonsiirron nopeuden ja vaikuttaa Internet -yhteyteen ja paikallisverkkoyhteyden suorituskykyyn.
Löydät nipun pieniä, kierrettyjä parijohtimia Ethernet -kaapelin sydämestä. Nämä johtimet ovat värikoodattuja johtoja, jotka sallivat tiedonsiirron kaapelin toisesta päästä toiseen.

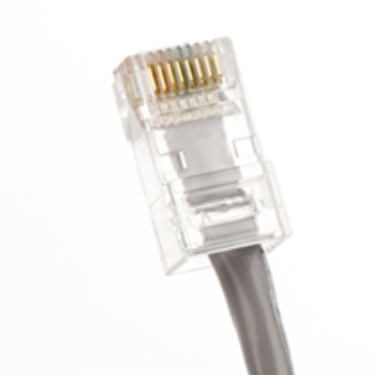

Ethernet -kaapelin jokaisessa päässä on tyypillisesti RJ45 -pistoke. Tämä pistoke, joka näyttää suuremmasta puhelinliittimeltä, on osa, joka fyysisesti muodostaa yhteyden laitteisiin, kuten reitittimeen tai tietokoneeseen. Puhelinlinjoista löytyvät pistokkeet ovat RJ11.
Kaupan työkalut
Ethernet -kaapelin silmukoimiseksi tarvitset muutamia välttämättömiä työkaluja:
- Langanleikkurit
- Puristustyökalu
- RJ45 -liittimet
- Ethernet -kaapeli (se, jonka haluat liittää)
- Kaapelihippurit
Yhteyksien testaamiseksi sinun pitäisi hankkia verkkokaapelin testaaja. Tämä pieni laite kertoo sinulle, toimivatko äskettäin silmukoidun kaapelin liitännät oikein. Voit mennä eteenpäin ilman kaapelitesteriä, mutta se tarkoittaa vain sitä, että tiedät vain, onko kaapelisi silmukoitu oikein, kun kytket sen.

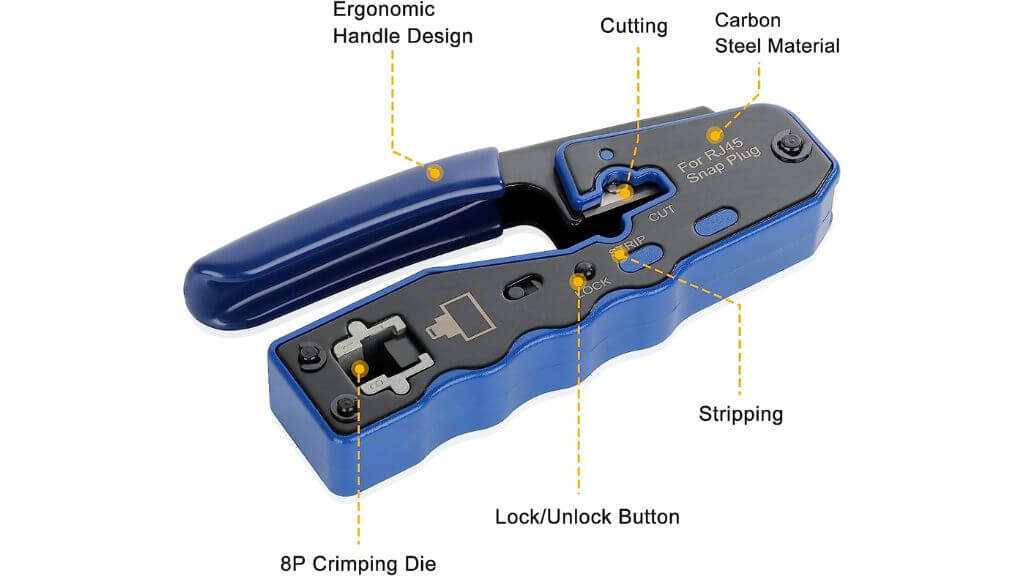

Voit saada kaiken tarvitsemasi ostamalla a, joka sisältää vaijerileikkurit. Monissa puristustyökaluissa on myös integroituja lankapistokkeita, joten sinun ei tarvitse maksaa erillistä.
Vaiheittainen opas: Kuinka liittää Ethernet-kaapelit
Voimakas
Kaapelin silmukointi voi olla hienoa työtä, mutta se on helppoa, jos olet kärsivällinen ja varovainen. Tässä ovat yleiset vaiheet.
Vaihe 1: Valmista kaapeli
Käytä ensin vaijerileikkurejasi Ethernet -kaapelin vaurioituneita päitä. Haluat puhtaat, vahingoittumattomat johdot.
Voimakas

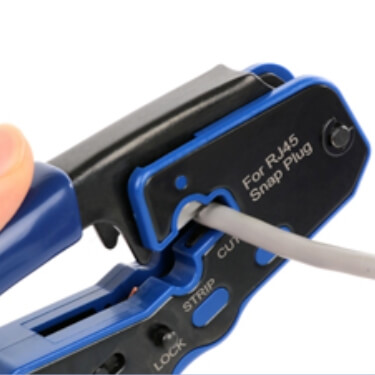

Poista kaapeli-stripparit varovasti noin 2 tuuman ulkokotelosta kaapelin molemmissa päissä, paljastaen värikoodatut kierrettyjen parijohtimet sisällä.

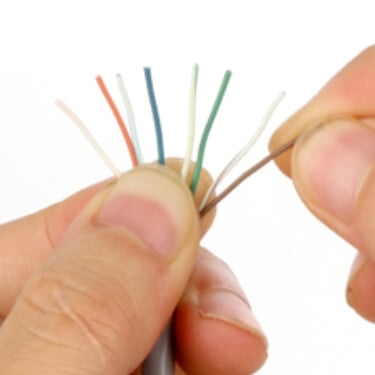

Vaihe 2: Kierrettyjen parijohtimien rentoutuminen
Kiinnitä huolellisesti värikoodattu kierretty parijohtimet.
Löydät tyypillisesti kahdeksan johtoa neljästä parista. Kohdista ne Ethernet -kaapelin värikoodin mukaisesti.

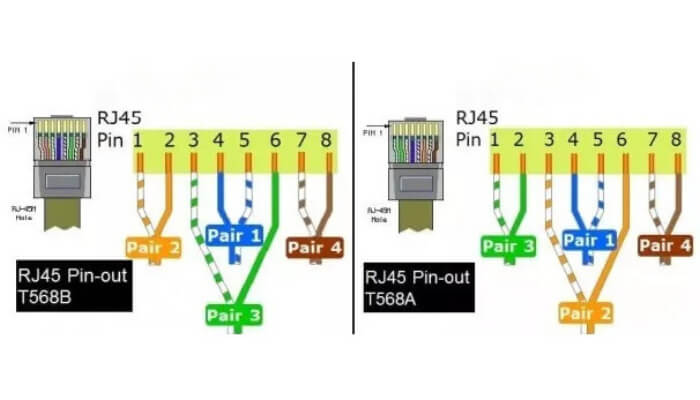

T568A -johdotuksen vakiovärikoodi on:
⦁ Pin 1: Valkoinen/vihreä
⦁ Pin 2: Vihreä
⦁ Tappi 3: Valkoinen/oranssi
⦁ Pin 4: Sininen
⦁ Pin 5: Valkoinen/sininen
⦁ Pin 6: Oranssi
⦁ Tappi 7: Valkoinen/ruskea
⦁ Pin 8: Ruskea
T568B -johdotuksen vakiovärikoodi on:
⦁ Pin 1: Valkoinen/oranssi
⦁ Pin 2: Oranssi
⦁ Pin 3: Valkoinen/vihreä
⦁ Pin 4: Sininen
⦁ Pin 5: Valkoinen/sininen
⦁ Pin 6: Vihreä
⦁ Tappi 7: Valkoinen/ruskea
⦁ Pin 8: Ruskea
Iranforums CC olisi 40 kauttaWikimedia Commons
Yleisin järjestelmä on T568B, mutta voit käyttää joko, jos käytät sitä johdonmukaisesti. Kaapeli, jota silmukot, käyttää todennäköisesti T568B: tä, suositeltavaa johdotusjärjestelmää uusille verkkoasennuksille Yhdysvalloissa.
Monissa puristustyökaluissa on nämä kytkentäoppaat, jotka on painettu työkalun runkoon, joten sinun ei tarvitse muistaa niitä.
Vaihe 3: Liitä RJ45 -liittimet

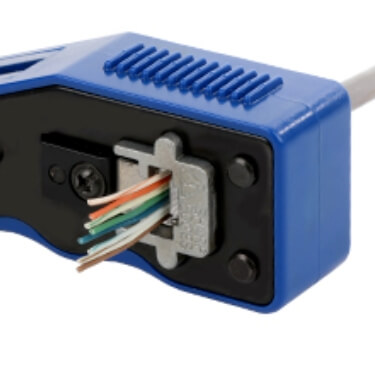

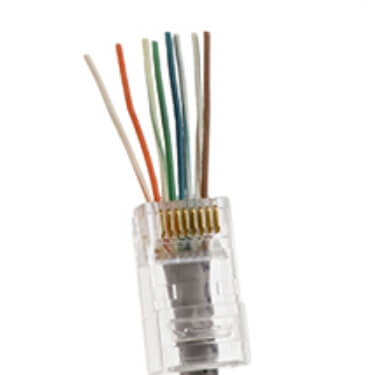

Seuraava vaihe sisältää uusien RJ45 -liittimien kiinnittämisen jokaiseen kaapelipäähän. Kiinnitä liittimet kaapeliin puristustyökalulla.
Varmista, että värikoodatut johdot on rivitetty oikein liittimien sisällä ennen puristamista. Tämä on ratkaisevan tärkeää vankan Internet -yhteyden ylläpitämiseksi.
Tämä on vain yleinen kuvaus prosessista, sinun on noudatettava erityisen puristustyökalusi ohjeita. Joissakin voi olla linkki koko videoon, joka osoittaa niiden käyttöä. Ehdotamme voimakkaasti tällaisen videon katsomista, jos toimitetaan.
Vaihe 4: Testaa yhteys
Kun RJ45 -liittimet ovat paikoillaan, varmistaa verkkokaapelin testaajasi oikeat yhteydet. Jokainen testerin valo vastaa Ethernet -kaapelin johtoa. Jos kaikki valot syttyvät, onnittelut! Olet onnistuneesti silmukoinut Ethernet -kaapelisi.
Jos sinulla ei ole kaapelitesteriä, kytke kaapeli verkkolaitteisiin. Paras vaihtoehto on kytkeä asiakaslaite (ts. Kannettava tietokone) reitittimeen. Kaapeli on hyvä mennä, jos yhteys toimii, ja voit asentaa sen.
Edistyneitä silmukointitekniikoita
Yllä oleva menetelmä on yksinkertaisin tapa liittää Ethernet-kaapeli, joka sopii lyhyempiin pituuksiin ja ei-kriittisiin yhteyksiin. Edistyneempiä tekniikoita vaaditaan kuitenkin, kun joudut liittymään kahteen kaapeliin pidemmällä etäisyydellä tai työskennellessäsi erikoistuneempien kaapeleiden, kuten koaksiaali- tai kuituoptian kanssa.
Patch-paneelit: järjestäminen ja tulevaisuudenkestävä
Patch -paneeli on toinen edistynyt menetelmä, jota käytetään, kun useita Ethernet -kaapeleita on lähentyttävä. Tämä löytyy yleensä toimisto -asetuksista tai edistyneistä kotiverkoista. Patch -paneelit on suunniteltu useilla porteilla useiden korjauskaapeleiden sijoittamiseksi.

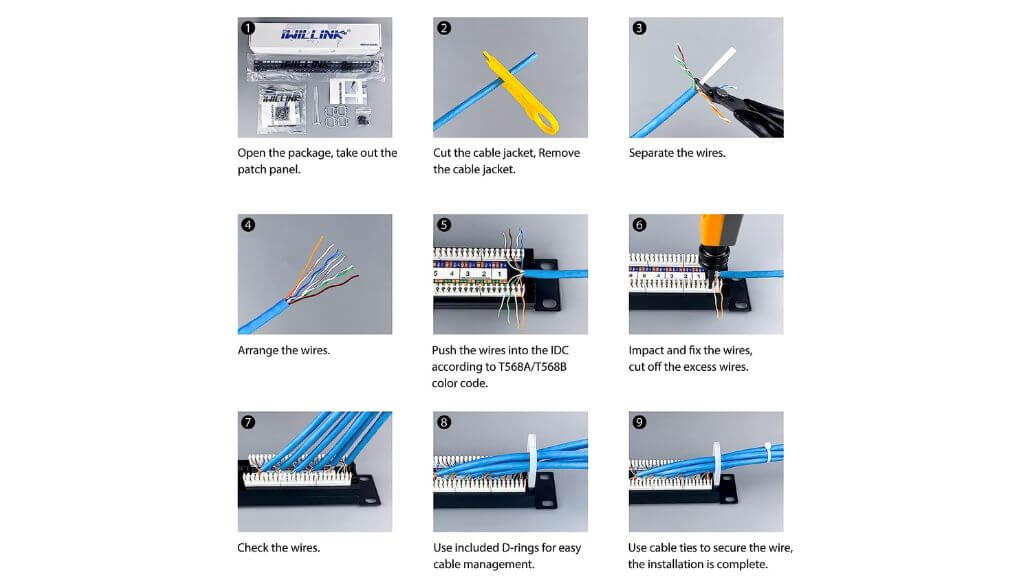

Tyypillinen laastaripaneelin kytkentäprosessi tässä tapauksessaiWillLink 24 Port Patch -paneeli
Prosessiin sisältyy Ethernet -kaapelien päättyjen lopettaminen laastaripaneelin takaosaan. Etupuolta puolestaan käytetään tietojen korjaamiseen sinne, missä sen on mentävä laastarijohtojen avulla. Hienoa laastaripaneeleissa on, että ne helpottavat monimutkaisten kaapelijärjestelyjen hallintaa ja ovat mukautettavissa tuleviin muutoksiin tai lisäyksiin.
Patch -paneelit muistuttavat vanhoja puhelinkytkimen kytkentälaatikoita, joissa käyttäjät fyysisesti yhdistävät linjat lyhyillä laastarilla.
Keystone Jacks and Cuplers
Keystone Jack on napsautuspaketti, jossa on RJ45-liitin. Nämä tunkit voidaan napsauttaa seinälevyyn tai laastaripaneeliin, mikä luo pysyvän, suojatun yhteyden.
Toisaalta kytkimiä käytetään kahden Ethernet -kaapelin kytkemiseen suoraan. Niiden kanssa tulee naispuolisia RJ45 -satamia molemmissa päissä. Vaikka kytkimet eivät välttämättä ole paras ratkaisu korkean suorituskyvyn verkkoihin mahdollisen signaalin menetyksen vuoksi, ne ovat käteviä pikakorjauksiin tai olemassa olevan kaapelin alueen laajentamiseen ei-kriittisissä sovelluksissa. Esimerkiksi, jos haluat kytkeä älytelevision tai NAS: n kotona, olet kunnossa hiukan hitaammalla yhteydellä.
Ethernet -kaapelien suora silmukointi ilman kytkintä
Vaikka kytkentä tarjoaa kätevän tavan yhdistää kaksi Ethernet -kaapelia, voit myös silmukoida ne suoraan ilman kytkintä. Suora silmukointi vaatii kuitenkin paljon enemmän huomiota yksityiskohtiin ja osaamiseen. Tarvitset vankan käden, perustaidot ja juotosraudan!
Lisätietoja:Kuinka korjata Ethernet ei toimi Windows 11: ssä
Vaiheet ovat olennaisesti samat kuin perussilmukointi, mutta asiat ovat erilaisia, kun olet riisuttanut ja puristanut kaikki kahdeksan johtoa molemmissa päissä, jotka haluat liittää yhteen.
Kun johdot ovat purkautuneet ja kohdistettuja, kierrä vastaavat värikoodatut johdot jokaisesta kaapelista. Varmista, että jokainen kaapelin johdin on tiukasti kierretty vastineen kanssa toisesta kaapelista. Tämä varmistaa suojatun yhteyden ja tarkan tiedonsiirron.
Kun olet kiertänyt johdot yhteen, levitä juotos jokaiseen yhteyteen. Juotos vahvistaa liitoksia ja tarjoaa paremman johtavuuden, mikä varmistaa minimaalisen signaalin menetyksen. Varmista, että käytät asianmukaisesti kokoista juotosrautaa ja vältä ylikuormitusta, mikä voi aiheuttaa lyhytaikaisia piirejä.
Kun olet juottanut kaikki yhteydet, on aika eristää ne. Kääri jokainen liitäntä erikseen sähköteipillä mahdollisten lyhyiden piirejen estämiseksi. Jokaisen liiton käärimisen jälkeen voit yhdistää koko ryhmän yhden kaapelin muodostamiseksi. Sähköteippi ei ole pysyvä ratkaisu, joten haluat ehkä sijoittaa sen sijaan lämmön kutistumiseen.

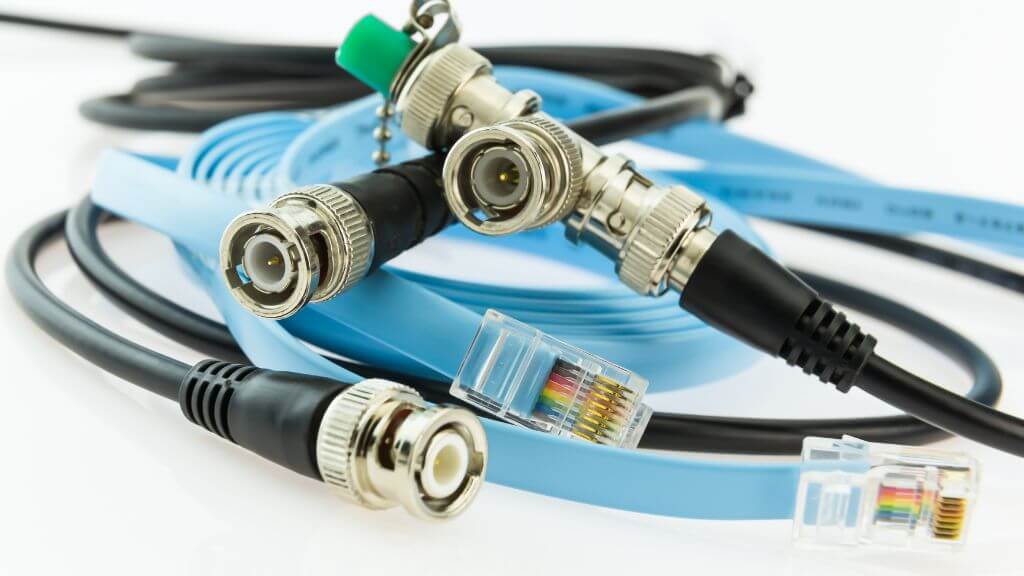

Koaksiaali- ja kuituoptisten kaapeleiden käsitteleminen
Advanced Ethernet -verkkoon liittyy joskus koaksiaali- tai kuituoptisia kaapeleita. Tämäntyyppiset kaapelit kuljettavat tietoja eri tavoin kuin tavalliset UTP (suojaamattomat kierretty pari) -kaapelit, kuten CAT5E- tai CAT6 -kaapelit, jotka vaativat muita silmukointitekniikoita.
Koaksiaalikaapelin silmukointi sisältää erityisesti suunniteltun kaapelisupterin käyttämisen sisäjohtimen paljastamiseksi. Sitten puristat uuden koaksiaaliliittimen. Koaksiaalikytkintä voidaan sitten käyttää liittämään kaksi kaapelia.
Kuituoptisten kaapeleiden osalta ne ovat aivan erilainen pallopeli. Nämä kaapelit sisältävät tietoja valon pulssien muodossa, ja niiden silmukoiminen sisältää prosessia, jota kutsutaan fuusio -silmukoiksi. Tämä prosessi käyttää lämpöä kahden kuituoptisen kaapelin sulattamiseen tai 'hitsaukseen'. Se on herkkä ja tarkka prosessi, joka varmistaa minimaalisen signaalin menetyksen ja on yleensä parasta jättää ammattilaisille tai asianmukaiselle koulutukselle. On erittäin epätodennäköistä, että kodissasi olisi kuituoptinen kaapelointi. Tämä on kuitenkin huippuluokan liiketoiminnan maasto.
Valta Ethernetistä (PoE) ja sovittimista
Joskus voit toimittaa tietoja ja virtaa Ethernet -kaapelista.
Tämä tunnetaan nimelläValta Ethernetissä (Poe). Sitä käytetään tyypillisesti laitteisiin, kuten IP -kamerat tai WiFi -tukiasemat paikoissa, joissa erillistä virtalähdettä ei ole helposti saatavilla, koska sopivia sähköjohtoja ei ole.
POE -kaapelia silmukoidessa on tärkeää varmistaa, että tasavirtatapit on kytketty oikein, koska ne kuljettavat virtaa laitteeseesi. Erityisiä PoE -sovittimia on käytettävissä tämän prosessin yksinkertaistamiseksi. Katso tätäPoe Pinout GuideTarkat tiedot.
Voit nopeasti tuhota verkkolaitteet lähettämällä vahingossa virtaa minne sen ei pitäisi mennä, joten jos sinulla on epäilyksiä, on parempi maksaa ammattilaisille mukautettujen pituisten poe-kaapeleiden muodostamiseksi sinulle.
Kääriä
Ethernet -kaapelin liittämisen oppiminen on kätevä taito, vaikka useimmilla ihmisillä on vain tarve tehdä se kourallinen kertoja elämässään. Ellet aio tehdä aeräSilmukointia on halvempaa maksaa räätälöityjä uusia kaapeleita. Työkalut ja verkkotesterit ovat kalliita perustellakseen kertaluonteisen DIY-projektin.
Jos päätät yrittää tätä itse, muista olla turvallinen, kunnioittaa värikoodia ja varmista, että kapellimestarisi puristetaan asianmukaisesti, ja sinulla pitäisi olla vankka Ethernet -yhteys ja käynnissä nopeasti. Haluat ehkä kuitenkin harkita vaihtoehtoista ratkaisua Powerline Ethernet -laajennuksen muodossa.
